外形形似坦克的履帶,因此又稱為坦克鏈。
由眾多的單元鏈接組成,鏈接之間轉動自如,可實現靈活的彎曲和伸展,短行程時為架空運行,長行程時為滑動運行。
可通過內隔片將鏈內空間分隔,使不同類型或規格的線纜能夠分開布置,避免相互干擾和摩擦,同時也有利于線纜的整理和管理。

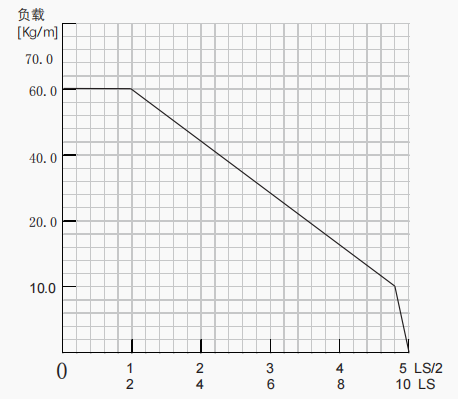

架空速度max:10m/s
滑行速度max:5m/s
架空加速度max:100m/s2
滑行加速度max:25m/s2
采用LD8000系列接頭進行連接。
有全套接頭帶C型槽和全套接頭不帶C型槽兩種型號。
除接頭外,附件還包括分隔片、電纜夾和導向槽。
分隔片型號為L(zhǎng)D80.1
電纜夾有四種型號,A單層銀白色電纜夾,A單層黑色電纜夾,B雙層銀白色電纜夾,B雙層黑色電纜夾。
導向槽的型號請咨詢我司技術人員。
拖鏈的內寬需比線纜束的外徑大 10%~20%,避免線纜擠壓;內高需滿足線纜直徑,且預留至少 10% 的空間。
彎曲半徑需大于線纜最小彎曲半徑(如普通電纜彎曲半徑通常為直徑的 6~10 倍),避免線纜因過度彎曲而損壞。
點擊圖片放大

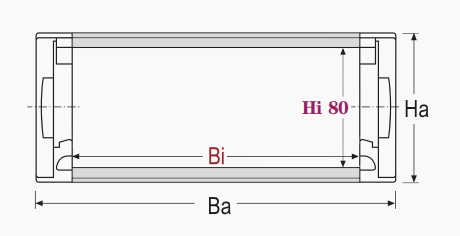

隆德鏈號 |
內寬 |
外寬 |
外高 |
節距 |
轉彎半徑 |
||||||
Bi |
Ba |
Ha |
P |
R |
|||||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
LD8000100RBK |
100 |
150 |
108 |
91 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
LD8000125RBK |
125 |
175 |
|||||||||
LD8000150RBK |
150 |
200 |
|||||||||
LD8000175RBK |
175 |
225 |
|||||||||
LD8000187RBK |
187 |
237 |
|||||||||
LD8000200RBK |
200 |
250 |
|||||||||
LD8000225RBK |
225 |
275 |
|||||||||
LD8000250RBK |
250 |
300 |
|||||||||
LD8000300RBK |
300 |
350 |
|||||||||
LD8000325RBK |
325 |
375 |
|||||||||
LD8000350RBK |
350 |
400 |
|||||||||
LD8000375RBK |
375 |
425 |
|||||||||
LD8000400RBK |
400 |
450 |
|||||||||
LD8000425RBK |
425 |
475 |
|||||||||
LD8000450RBK |
450 |
500 |
|||||||||
LD8000475RBK |
475 |
525 |
|||||||||
LD8000500RBK |
500 |
550 |
型號表示例
LD |
8000 |
100 |
100 |
BK |
|
(1) |
(2) |
(3) |
(4) |
(1)型號
(2)內寬
(3)彎曲半徑
(4)顏色
