拖鏈,又名電線電纜保護拖鏈,是一種束縛電纜、電線、空壓管及油壓管等,方便其轉動及運動的裝置,主要應用于往復運動的場合,能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用,可避免其在運動過程中出現磨損、扭曲、纏繞等現象。
外形酷似坦克的履帶,因此又得名坦克鏈。
由眾多的單元鏈接組成,鏈接之間轉動自如,可實現靈活的彎曲和伸展,短行程時為架空運行,長行程時為滑動運行。
可通過梳狀板或分隔板將鏈內空間分隔,使不同類型或規格的線纜能夠分開布置,避免相互干擾和摩擦,同時也有利于線纜的整理和管理。

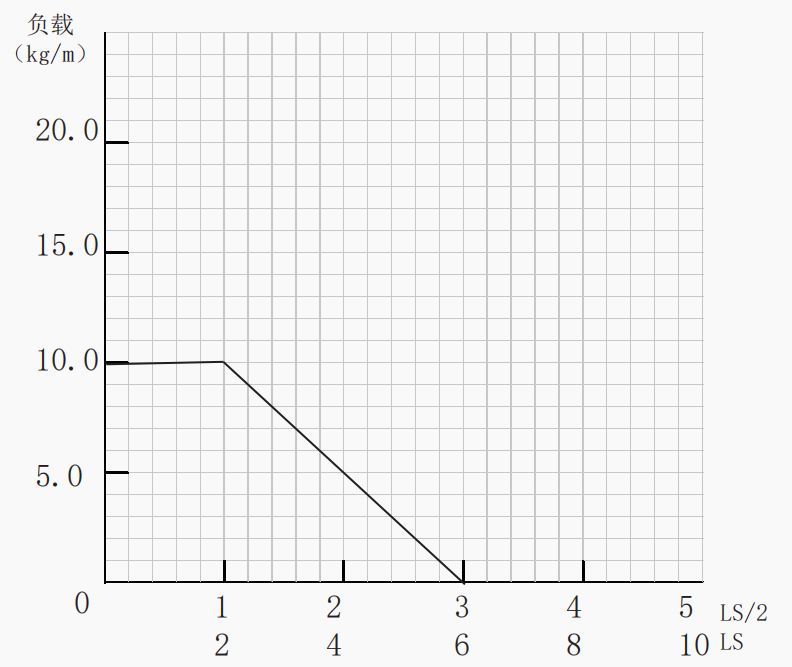

架空速度max:10m/s
滑行速度max:5m/s
架空加速度max:100m/s2
滑行加速度max:25m/s2
采用LD4200接頭進行連接。
具體接頭型號尺寸請咨詢。
除接頭外,附件還包括分隔片、梳狀板和導向槽。
分隔片型號有LD42.1和LD2.2兩種。
梳狀板有四種類型,型號分別為ZS103、ZS78、ZS58、ZS38。
導向槽的型號請咨詢我司技術人員。
拖鏈的內寬需比線纜束的外徑大 10%~20%,避免線纜擠壓;內高需滿足線纜直徑,且預留至少 10% 的空間。
彎曲半徑需大于線纜最小彎曲半徑(如普通電纜彎曲半徑通常為直徑的 6~10 倍),避免線纜因過度彎曲而損壞。
點擊圖片放大

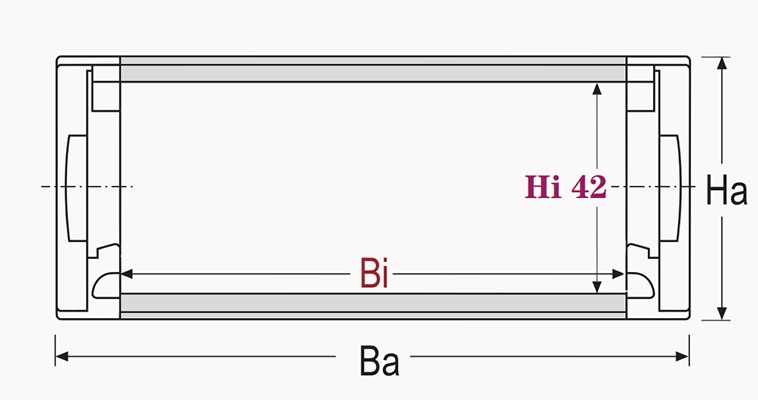

隆德鏈號 |
內寬 |
外寬 |
外高 |
節距 |
轉彎半徑 |
|||||||
Bi |
Ba |
Ha |
P |
R |
||||||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
LD4200050RBK |
50 |
77 |
64 |
67 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
LD4200075RBK |
75 |
102 |
||||||||||
LD4200100RBK |
100 |
127 |
||||||||||
LD4200125RBK |
125 |
152 |
||||||||||
LD4200150RBK |
150 |
177 |
||||||||||
LD4200175RBK |
175 |
202 |
||||||||||
LD4200200RBK |
200 |
227 |
||||||||||
LD4200250RBK |
250 |
277 |
型號表示例
LD |
4200 |
050 |
125 |
BK |
|
(1) |
(2) |
(3) |
(4) |
(1)型號
(2)內寬
(3)彎曲半徑
(4)顏色
